    Sistema de estanterías voladizas

    El sistema de estanterías cantilever está diseñado con una columna vertical laminada en caliente C/C, mientras que el brazo y la columna están conectados mediante pernos mediante orejetas de elevación.
  • Su clasificación:
    Estanterías voladizas
  • Vistas:
    346
  • Tiempo de liberación:
    2023-10-26 10:35:44
  • Consulta en línea

Breve introducción

El sistema de estanterías cantilever está diseñado con una columna vertical laminada en caliente C/C, mientras que el brazo y la columna están conectados mediante pernos mediante orejetas de elevación. La base es una unidad única soldada que se atornilla con la columna. Los pisos diagonales ajustables y la barra de conexión están diseñados para mejorar toda la estabilidad. Se encuentran disponibles bases de un solo lado y de doble lado para satisfacer diferentes requisitos de almacenamiento. Además, tiene las ventajas de una operación flexible, un alto factor de seguridad y no requiere una gran cantidad de gerentes de almacén.

Características

El sistema de estanterías cantilever puede mejorar eficazmente la tasa de rotación y ayudar a satisfacer las necesidades de almacenamiento modernas de bajo costo, bajas pérdidas y alta eficiencia. Tiene suficiente capacidad de carga, durabilidad y alto factor de seguridad, y su superficie está bien protegida contra la corrosión y el óxido. Este sistema de estanterías mantiene los almacenes organizados, lo que resulta en operaciones eficientes.

Cantilever Racking System

Más para saber

1. Está disponible una altura superior a 6 m, la columna más alta puede alcanzar los 10,5 m;

2. Carga pesada, la carga de un solo brazo puede pesar hasta 1500 kg.

3. Siga vendiendo en el mercado de Australia durante más de 10 años.

4. Bienes materiales almacenados de forma prolongada e irregular.

5. Nuestro brazo tiene una inclinación hacia arriba de 2° que puede garantizar que el brazo no se incline hacia abajo mientras se colocan las mercancías.

6. Excepto el tamaño normal, el brazo más largo puede durar hasta 3 m.

7. La conexión de nuestra columna voladiza y brazo es ingeniosa y puede mitigar el impacto de la operación del montacargas.

Cantilever Racking System  Cantilever Racking System

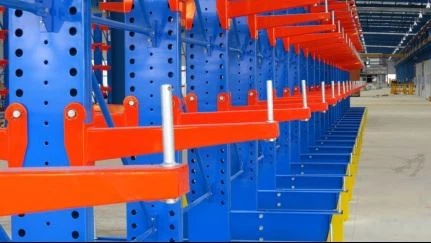

Mitigar el impacto de la operación del montacargas con brazo extralargo

Columna

La columna de estantería voladiza de alta resistencia JT RACKING está hecha de acero de calidad con perfil C/C laminado.

Sección de columna

Cantilever Racking System   Cantilever Racking System

La capacidad de carga depende principalmente de la altura de la columna y la longitud del brazo.

La dimensión específica también se puede personalizar según solicitud.

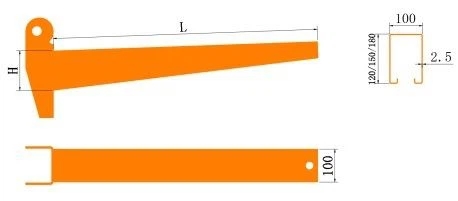

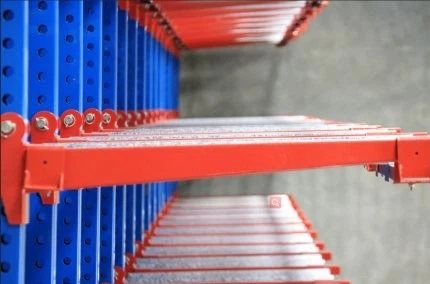

Brazo

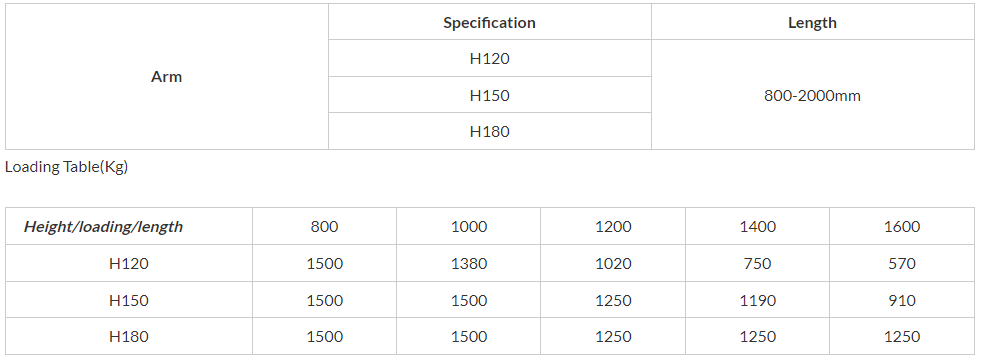

El rango de capacidad de carga por brazo es de 500 kg a 1500 kg.

La dimensión específica también se puede personalizar según solicitud.


Cantilever Racking SystemCantilever Racking System

Cantilever Racking System

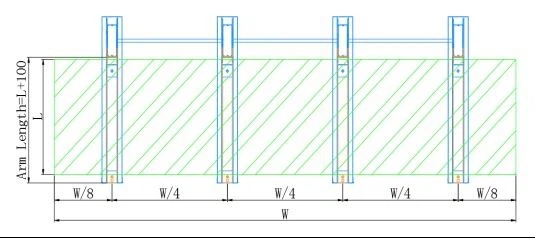

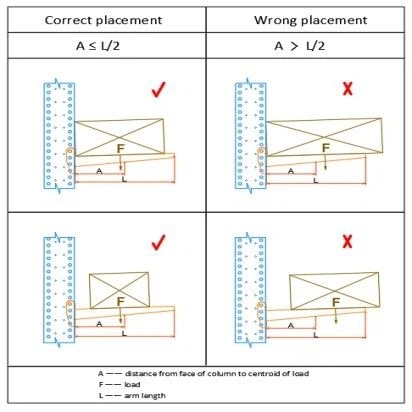

Método de colocación de mercancías

Los efectos de la práctica correcta e incorrecta se muestran en la siguiente figura.

Cantilever Racking System

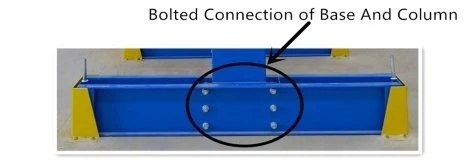

Base

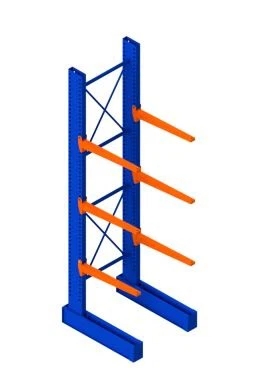

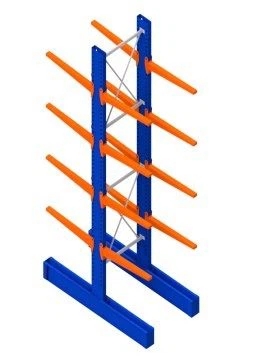

Base simple y base doble

Cantilever Racking System   Cantilever Racking SystemCantilever Racking System

Las relaciones de longitud entre base simple/doble y brazo son las siguientes:

Single Base(L)=Brazo length+390mm;

Double Base(L)=Brazo length*2+318mm;

Cantilever Racking SystemCantilever Racking SystemCantilever Racking System

Distancia C/C 1000, 1200,1400, 1600, 1800, 2000.

También se pueden personalizar otras dimensiones específicas según solicitud.

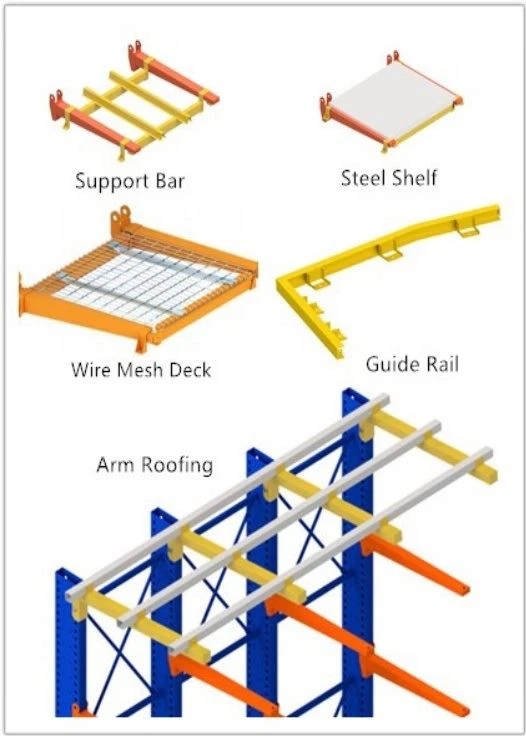

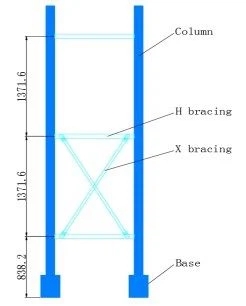

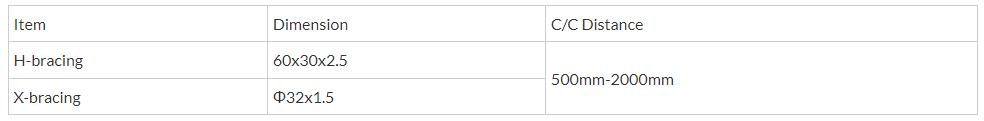

Accesorios

Cantilever Racking System

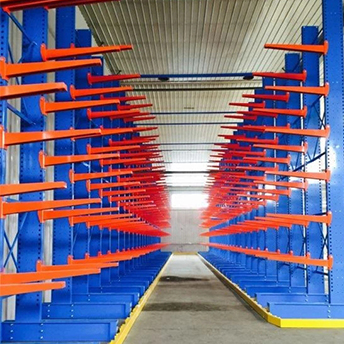

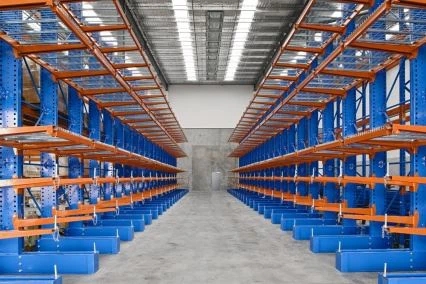

Imágenes del proyecto

Cantilever Racking SystemCantilever Racking System

Cantilever Racking System

Cantilever Racking System
